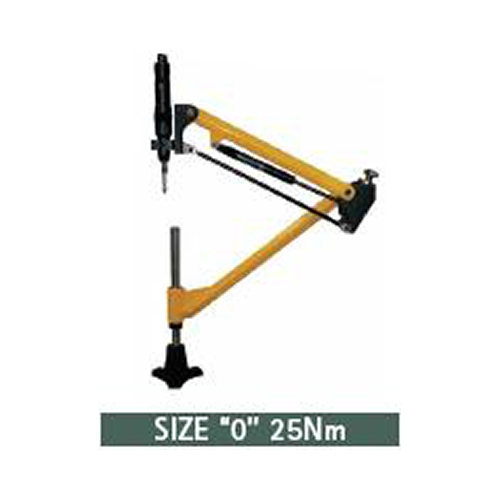

氣彈簧式氣彈簧-S0BG“25Nm”
作者： 發布時間：2015-07-29 04:11:00 閱讀數：4629
暫無
下一產品
產品介紹 / Product introduction
氣動彈簧式平衡臂需要組裝在一個支柱支撐的工作臺上，并且標配有一個夾持工具的夾
頭，可以任何鎖定理想高度。這種臂是通過旋轉控制旋鈕來改變平衡力，這個控制旋鈕安裝在可移動的平衡組件應用點“吊桿-臂”鉸鏈連接的主要部分上面。隨著
一直使用的鉸鏈?zhǔn)狡胶獗郏琓SA提供其自身解決組裝連接上問題的方法，如由于錯誤定位引起的過度浪費，抵消了由于工具助手引起的扭矩反沖力和工具的重量而
限制了使用，更多的應用，請咨詢我們的技術辦公室。
尺寸“0”

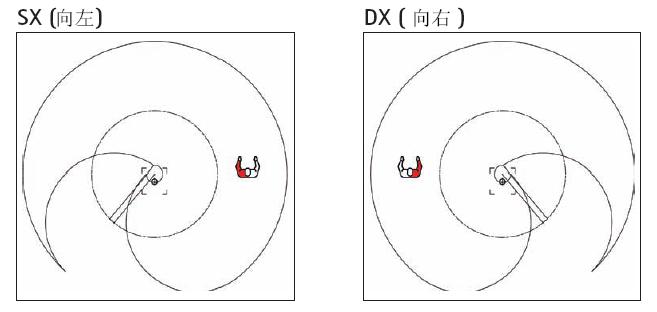

T“0”氣動平衡臂可運作于有限的領域并可隨處安裝。該臂的結構是完全焊接在著色的電鍍鋁上的。其配置允許在半徑為800mm的范圍上運作并可360 °旋 轉 。其主要特點就是一個借助小工具的多重應用的多功能物體。
工具助手T“0”是最新的設計，其可移動的接合處是自潤滑軸套而不需要特別保養。
運行標準組裝的這種臂，易于移動，可迅速達成各種鉆孔點。 圖2顯示的該柱高度是作為參 考的指示。該臂提供一個夾緊 工具（見圖2 ）需要特殊應用的請咨詢我們的技術辦公室
S0BG系列氣彈簧式平衡臂可抵消來自氣動螺絲刀，電動螺絲刀，鉆，攻絲，或者其他系統工作時所產生的扭矩反沖力25Nm,操作方便，免維護，使用壽命長，可以大大降低操作工人的勞動強度及損害。
|
型號
|
吊桿長
度mm
|
臂長度
mm
|
彈力
N
|
最小承
載重量
Kg
|
最大承
載重量
Kg
|
扭矩反沖力限值
Nm
|
有效垂
直沖程
Mm
|
|
S0BG110200000
|
400
|
350
|
200
|
1.2
|
2.8
|
25
|
440
|
|
D0BG110200000
|
400
|
350
|
200
|
1.2
|
2.8
|
25
|
440
|
|
S0BG110300000
|
400
|
350
|
300
|
2.5
|
5.0
|
25
|
440
|
|
D0BG110300000
|
400
|
350
|
300
|
2.5
|
5.0
|
25
|
440
|
|
S0BG110400000
|
400
|
350
|
400
|
3.2
|
6.4
|
25
|
440
|
|
D0BG110400000
|
400
|
350
|
400
|
3.2
|
6.4
|
25
|
440
|
|
S0BG110600000
|
400
|
350
|
600
|
5.0
|
10.0
|
25
|
440
|
|
D0BG110600000
|
400
|
350
|
600
|
5.0
|
10.0
|
25
|
440
|
可選說明：
工作臺固定裝置（標準） S0BG…../D0BG….
墻壁固定裝置 S0FG…../D0FG…..
這種臂標配一個工具固定夾頭。 從Φ20至Φ45
購買時附上工具的明確尺寸
