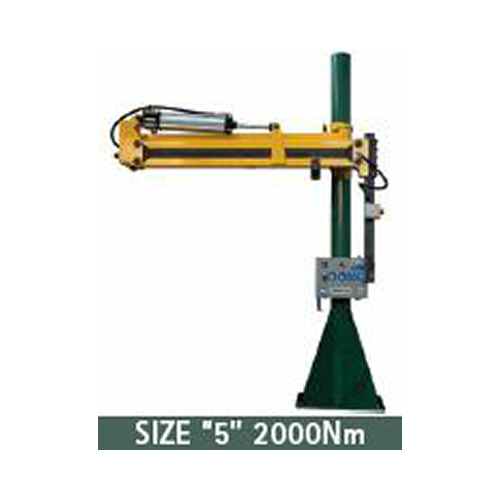

底座式平衡臂底座+氣缸S5PP“2000Nm”
作者： 發布時間：2015-07-28 04:54:14 閱讀數：4056
上一產品
暫無
產品介紹 / Product introduction
底座固定式S5PP系列的平衡臂可以根據工具的重量和扭矩來選擇需要單氣缸式或者雙氣缸式，可抵消反沖力為2000Nm。
|
單氣缸平衡臂性能及尺寸
|
||||||
|
型號
|
平衡力
|
|||||
|
2bar
|
3bar
|
4bar
|
5bar
|
6bar
|
7bar
|
|
|
S5PP111515000
|
/Kg
|
5 Kg
|
20 Kg
|
36 Kg
|
52 Kg
|
68 Kg
|
|
D5PP111515000
|
||||||
|
S5PP221515000
|
/Kg
|
/Kg
|
6.5 Kg
|
18.5Kg
|
30.5 Kg
|
42.5 Kg
|
|
D5PP221515000
|
||||||
|
型號
|
吊桿長度
mm
|
臂長度
mm
|
氣缸直徑
Φ
|
扭矩限值
Nm
|
垂直桿
|
有效垂直沖程mm
|
|
S5PP111515000
|
1500
|
1500
|
100
|
2000
|
50х50
60х60
|
1930
|
|
D5PP111515000
|
||||||
|
S5PP221515000
|
2000
|
2000
|
100
|
2000
|
50х50
60х60
|
2570
|
|
D5PP221515000
|
||||||
|
雙氣缸式平衡臂性能及尺寸
|
||||||
|
型號
|
平衡力
|
|||||
|
2bar
|
3bar
|
4bar
|
5bar
|
6bar
|
7bar
|
|
|
S5PP111525000
|
8 kg
|
38 kg
|
72 kg
|
90 kg
|
90kg
|
90 kg
|
|
D5PP111525000
|
||||||
|
S5PP221525000
|
/kg
|
20 kg
|
46.5 kg
|
68 kg
|
90 kg
|
90 kg
|
|
D5PP221525000
|
||||||
|
型號
|
吊桿長度mm
|
臂長度mm
|
氣缸直徑
Φ
|
扭矩限值
Nm
|
垂直桿
|
有效垂直沖程mm
|
|
S5PP111525000
|
1500
|
1500
|
100
|
2000
|
50х50
60х60
|
1930
|
|
D5PP111525000
|
||||||
|
S5PP221525000
|
2000
|
2000
|
100
|
2000
|
50х50
60х60
|
2570
|
|
D5PP221525000
|
||||||
可選配件：
底座固定裝置（標準）：S5PP…/D5PP…. 水平-垂直旋轉腕：SS0610000
墻壁固定裝置：S5FP…/D5FP…. 旋轉工具主軸腕：PGV600000/PGV600003
軌道固定裝置：S5VP…/D5VP…. 工具支撐夾：PA0610000
(購買這種平衡臂時附有一垂直桿) A16000000/A2600000 工具支撐鐙形座：MS0610000
垂直軸氣動制動器：F56P21000 編碼器夾叉：E51000000/E5200000
旋轉軸氣動制動器:G50P21000 儀器支架：S0000000
水平軸氣動制動器：P56P16600 無障礙傳感器：Y50000000
垂直固定腕：PFV600000/PFV6000003 24Lock旋轉腕：PP0610000
相關的單獨配件性能請參考相關頁面或向我司技術人員索取。
